      HT-ILC聯網型防尾隨聯動互鎖安全門控制系統由前端設備、中心管理服務器和控制客戶端軟件組成。前端設備由HT-ILP控制面板通過HT-ILC控制器對兩道門進行控制，兩道門除了能夠自動互鎖外，控制面板還能控制內門開啟、外門開啟、兩道門同時開啟、兩道門同時關閉不能打開、控制系統復位。HT-9502WV壁掛式可對講主機通過網絡連接控制器，控制安全門內門開啟、外門開啟、兩道門同時開啟、兩道門同時關閉不能打開、控制系統復位，進行呼叫、對講、顯示視頻。

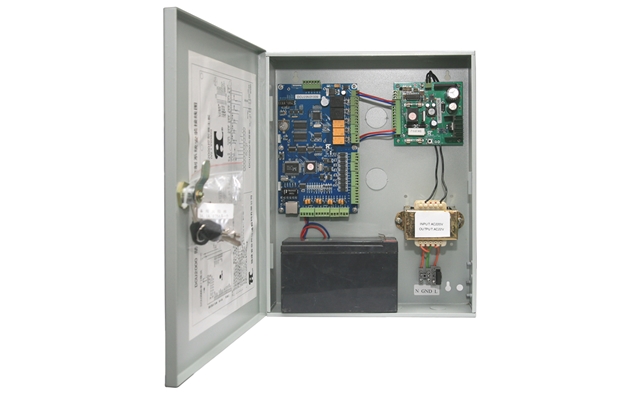

      HT-ILC控制器通過網絡連接中心管理服務器，控制客戶端軟件通過中心管理服務器對前端設備進行控制、接收前端設備的信息，對設備動作進行監控?？刂瓶蛻舳塑浖膳c中心管理服務器同機運行，也可分別安裝運行。

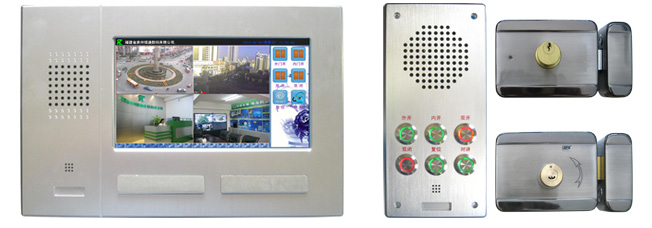

             HT-9502WV壁掛式可對講主機                                                HT-ILP面板              HT-LS04智能鎖
產品名稱 產品型號 說明
聯網型防尾隨聯動互鎖安全門控器 HT-ILC 連接門鎖、控制面板并連接控制中心
控制面板 HT-ILP RJ45接口連接控制器，對門鎖進行控制
門鎖 HT-SL04 連接讀卡器、出門按鈕，485接口連接控制器
壁掛式可對講主機 HT-9502WV 網絡連接7英寸觸摸屏控制
讀卡器 HT－WG/3B 韋根26格式，非接觸ID卡讀取數據
●兩道門防尾隨聯動互鎖，一道門打開關閉后才能打開另一道門
●門鎖Wiegand26 格式讀卡器或指紋儀接口
●門鎖出門按鈕接口
●控制面板內門開啟按鈕，單獨控制內門開啟
●控制面板外門開啟按鈕，單獨控制外門開啟
●控制面板雙開按鈕，緊急情況控制雙門開啟，形成通道
●控制面板雙閉按鈕，特殊情況同時閉鎖兩道門直至復位
●控制面板復位按鈕，緊急閉鎖時復位
●控制面板網絡對講呼叫按鈕，通過網絡呼叫監控中心免提對講，接收中心監聽、廣播
●控制面板RJ45接口連接控制器控制、對講、語音通訊
●門鎖狀態指示燈，指示門鎖工作狀態
●門鎖485總線連接控制器，地址跳線識別內、外門
●門鎖電控、鑰匙開啟、閉鎖
●門鎖自動上鎖、止鎖功能
●鎖舌防撬、到位檢測、故障報警
●通過局域網對轄屬營業網點、機構防尾隨聯動互鎖安全門實時狀態數據的訪問、傳輸、查詢
●實時采集和準確記錄互控系統發出的所有開、閉門信號及時間，包括在通電情況下采用機械鑰匙、按鈕開啟門的開啟閉合記錄。
序號 項目 主要技術參數
1 說明書版本 HT-ILC V1.2
2 鎖控版本 HT-SL01：HT-SLCU-S V1.1，HT-SL02 ：HT-SLCU-S2 V1.0
3 控制器主板版本 HT-ATMSCU V1.01
4 HT-ILP控制板版本 HT-ILP：HT-ILP V1.0，HT-9502WV：HT-9502WV 1.0
5 接口 門鎖 1個開門按鈕接口
6 1個485通訊接口，連接控制器
7 1個Wiegand26讀卡器接口
8 1個DC12V電源接口
9 1個門磁輸入接口
10 1個鎖狀態燈接口（出廠連接）
11 1個電機控制接口（出廠連接）
12 1個栓門磁鐵接口（出廠連接）
13 控制器 1個DC12V電源接口
14 1個485通訊接口，連接門鎖
15 1個RJ45接口連接HT-ILP控制面板
16 1個RJ45接口連接網絡
17 控制面板 1個RJ45接口連接控制器
18 HT-9502WV 1個RJ45網絡接口
19 1個DC12V電源接口
20 控制按鈕 1個外開按鈕，單獨控制開啟外門
21 1個內開按鈕，單獨控制開啟內門
22 1個雙開按鈕，緊急情況按下，控制雙門開啟，形成通道
23 1個雙閉按鈕，特殊情況按下，同時閉鎖兩道門直至復位。
24 1個復位按鈕，復位緊急閉鎖狀態。
25 1個對講按鈕，呼叫監控中心，接聽對講（9502-WV顯示視頻）。
26 9502-WV：1個門狀態查詢、1個設置按鈕
27 功耗 開鎖 10W
28 待機 ≤60 mA
29 控制器 ≤350 mA
30 產品尺寸 控制器 350×270×75mm
31 門鎖 170×95×35mm
32 控制面板 182×86×20mm
33 HT-9512WV 211×155×45mm
34 工作環境溫度 溫度：0℃～55℃，濕度：10%～95%
